Beschreibung
Das Modell Ambientika ECO lässt sich ausser manuell auch besonders komfortabel völlig automatisch regeln.
Die Lüftungsanlage ist auch für Einzelraumlösungen geeignet.
Sie ist in zwei unterschiedlichen Rohrdurchmessern (100 mm, 160 mm) lieferbar.
Im Paket enthalten
- 2 Stk. G3-Filter

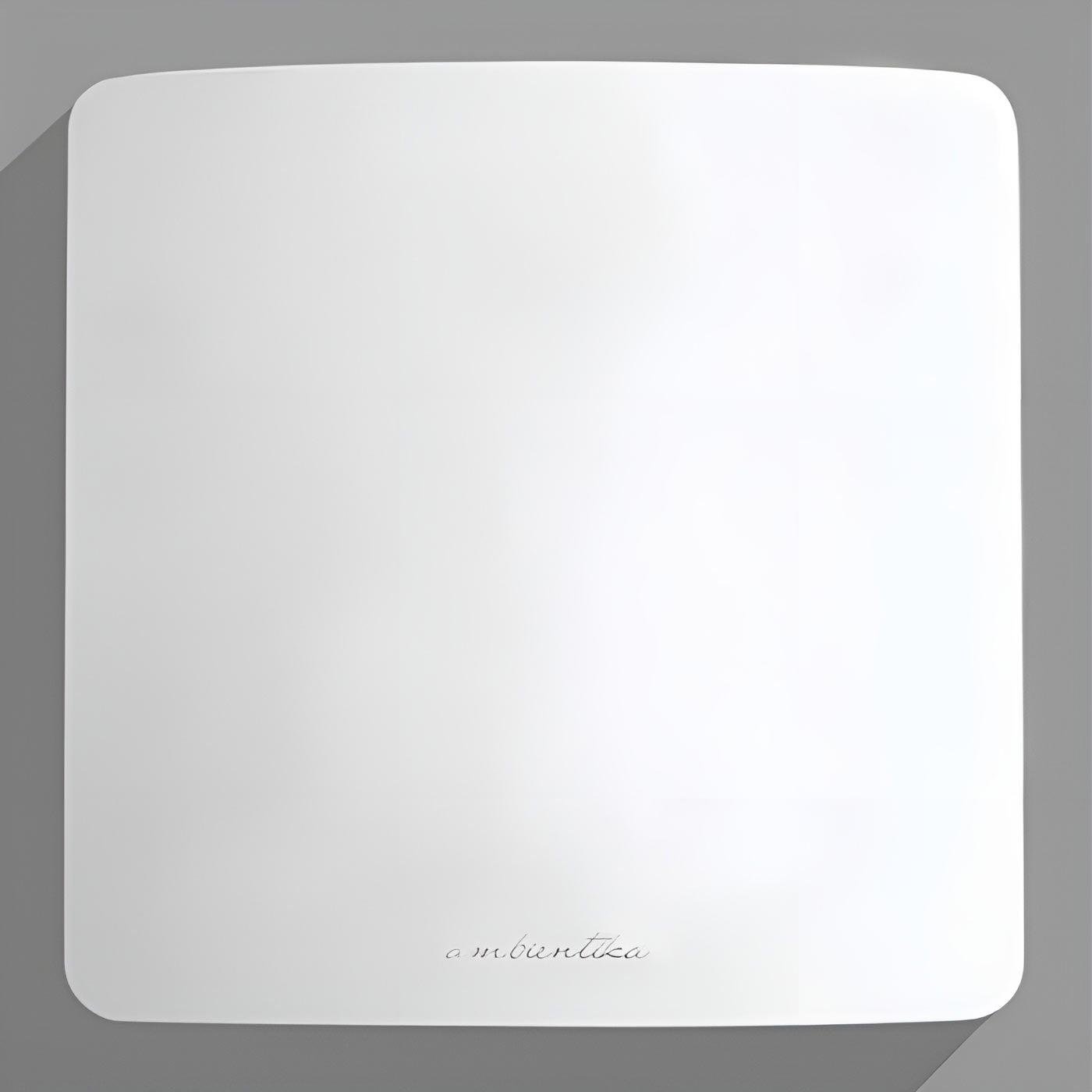

- Filigrane äussere Abdeckung
- Installationsvorlage (Bohrschablone)
- Gebrauchsanweisung
Allgemeine Eigenschaften
- Keramischer Wärmetauscher mit einem Wirkungsgrad von bis zu 93 %
- Geeignet für Einzelraumlösungen
- Hergestellt aus stabilen, hochwertigen Materialien in einem attraktiven Design
- Doppelte Filter, getrennt für Lufteinlass und Luftauslass, leicht zu entfernen und zu reinigen
- Kein Kondensatablauf erforderlich
- Steuerbare Geschwindigkeit, die maximale Durchflussmenge beim 100 mm Rohrdurchmesser beträgt max. 30 m3/h, beim 160 mm Rohrdurchmesser max. 60 m3/h
- Länge des PVC-Rohrs 500 mm
- Wechselnder Luftfluss alle 70 s
- Elektronisch gesteuerter Motor (bürstenlos)
- Energiesparend
- Leiser Betrieb
- Das Gerät mit direkter Abluftfunktion muss an der Außenwand des Gebäudes installiert werden und die Länge der Aussenmauer sollte zwischen 250 und 500 mm liegen Das Installationsrohr kann mit weiteren Rohren mit einem Durchmesser von 100 mm oder 160 mm je nach Modell bis drei Metern nach außen verlängert werden. Wenn ein Verlängerungsrohr erforderlich ist, kann die maximale Länge des Leitungsrohrs 2,5 Meter betragen (einschließlich 90 ° -Bogen).
- Filter und Wärmetauscher sind leicht auszubauen und zu reinigen
- Kann ohne großen Aufwand als Ersatz für die vorhandene Entlüftung verwendet werden, die ausgetauscht werden muss
Video
ambientika
Bedienung
Hauptschalter zum Ein- und Ausschalten und Schalter zur Regelung der Geschwindigkeit. Die Kontakte beider Schalter (Ein/Aus und Regelung der Geschwindigkeit) können auch für Wandschalter genutzt werden. Das Lüftungsanlage kann auch problemlos an eine Zeitschaltuhr angeschlossen werden.
ambientika
Positionierung
Wenn mehrere Lüftungsanlagen vorhanden sind, stellen Sie sicher, dass diese so weit wie möglich voneinander entfernt montiert sind. Somit wird der gesamte Wohnraum belüftet, um die bestmögliche Wirkung zu erzielen. Eine Einheit umfasst ca. 15 m² Wohnfläche.
ambientika
Aufbau

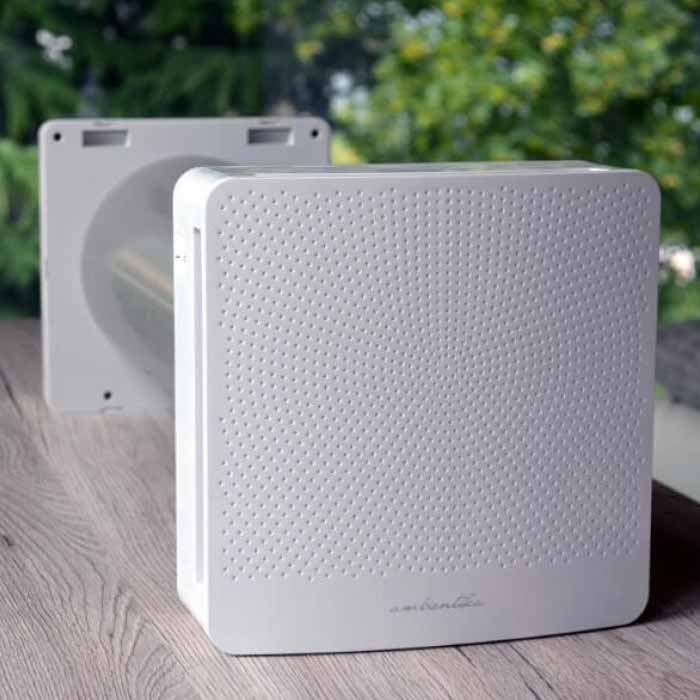

Eine dezentrale Lüftungsanlage besteht aus einer Haupteinheit mit einer Wandhalterung, die an der Innenwand des zu belüftenden Raums fest angebracht ist, einem Installationsrohr, in dem ein Keramik-Wärmetauscher und Filter angebracht sind und einem äusseren Wetterschutz mit einer Wandhalterung.
ambientika
Funktion
Eine dezentrale Lüftungsanlage kann in Wohnräumen ebenso angebracht werden, wie in öffentlich genutzten Räumen. Das Produkt ist mit einem Wärmetauscher aus Keramik versehen. Dieser entzieht der abgesaugten Luft Wärme, speichert diese und gibt sie an die von aussen angesaugte Frischluft ab, um diese zu erwärmen. Die Lüftungsanlage muss an der Wand angebracht werden. Das Ansaugrohr, in dessen Innerem der Wärmetauscher angebracht ist, ist für Mauern mit einer Stärke bis maximal 400/500 mm ausgelegt, kann aber bis zu einem Minimum von 250 mm gekürzt werden.
Ambientika
Frischluftzufuhr
Schema des Luftflusses bei Frischluftzufuhr.
Ambientika
Abluftausstoss
Schema des Luftflusses beim Absaugen verbrauchter Luft.
Technische Daten
| Parameter | Wert | Einheit |
|---|---|---|
| Luftfluss bei maximaler Geschwindigkeit (100 mm Rohr) | 30 | m3/h |
| Luftfluss bei maximaler Geschwindigkeit (160 mm Rohr) | 60 | m3/h |
| Wirkungsgrad der keramischen Wärmerückgewinnung | 93 | % |
| Geräuschpegel bei max. Geschwindigkeit (in 3 m) | 29 | dB(A) |
| Geräuschpegel bei min. Geschwindigkeit (in 3 m) | 23 | dB(A) |
| Betriebstemperatur | -20 /+50 | °C |
| Leistung | 3,9–6,7 | W |
| Filter | 2 | N° |
| Filterklasse EN 779 | G3 | – |
| Stromversorgung | 230 / 50 | V / Hz |
| Schutzklasse | IP44 | – |
| Schallschutz gegen Lärm von aussen | bewertete Norm-Schallpegel-Differenz Dn,e,w (C;Ctr) = 43 (-2;-4) dB | dB(A) |
